3 Modül 22 Diş Konik Dişli
3 Modül 22 Diş Konik Dişli
3 Modül 22 Diş Konik Dişli - 2

3 Modül 22 Diş Konik Dişli

Fiyat : 980,00 ₺  + KDV
KDV Dahil : 1.176,00 ₺
196,00 ₺ `den başlayan taksitlerle

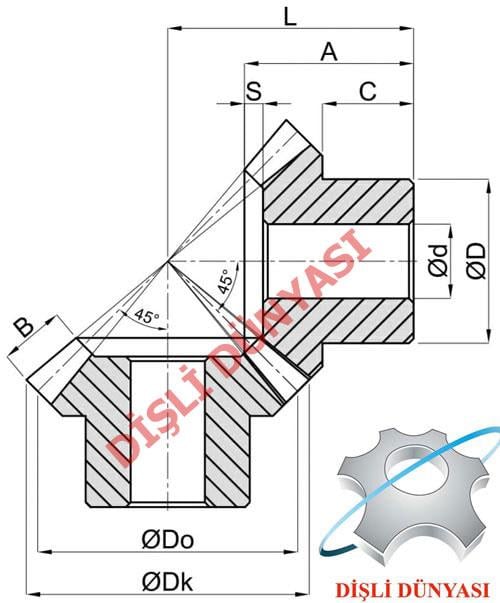

z/z 22/22
Modül 3
Dk 70.2
Do 66
D 50
d 15
A 35
B 18
C 13
L 54
S 4
Malzeme Ck45

Konik Dişli Modifikasyonları:

  • Delik çapı
  • Kama
  • Setskur
  • Sertleştirme
  • Siyah oksit kaplama

Not: Konik dişliler çift olarak değil, tek tek satılmaktadır. Bir çift konik dişli satın almak için,
aynı modüle ve aynı diş sayısına sahip iki uyumlu dişli sipariş etmeniz gerekmektedir.

Dişli Dünyası olarak kullanıma hazır konik dişli üretimi yapmaktayız.

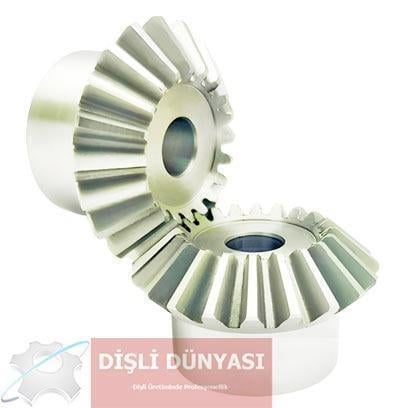

3 modül 22 diş düz konik dişli takımı 1:1 hız oranına sahip gönye dişlileri, şaft hızını veya torkunu değiştirmeden
iki şaftı 90 derece açılı olarak birbirine bağlar.
İki konik dişlinin doğru şekilde birbirine geçmesi için aynı basınç açısına, şaft açısına, eğim/modül değerine ve diş sayısına sahip olmaları gerekir. Karbon çelik dişliler sert, güçlü ve aşınmaya dayanıklı dişlere sahiptir. Kaldırma ekipmanları gibi ağır hizmet tipi ve yüksek torklu uygulamalar için idealdirler. Ancak bu dişliler neme veya aşındırıcı kimyasallara maruz kaldıklarında paslanırlar. Müşteri talebine göre aşınma direnci için diş yüzeylerine indüksiyon ile sertleştirme yapılabilmektedir.

3 Modül 22 Diş Konik Dişli Teknik Bilgiler

Modül (m) 3 mm
Diş sayısı (z) 22
Çevrim oranı 1:1 (devir değişmez, hareket 90° döner)
Bölüm dairesi çapı (m × z) 66 mm
Koni açısı 45°
Kavrama açısı 20°
Standart DIN 3971
Malzeme Ck45 çelik
Siparişe göre işlemler Mil deliği, kama kanalı, tespit vidası (setskur) deliği; istenirse indüksiyonla diş yüzeyi sertleştirme

1:1 oranlı takımda iki dişli de 22 dişlidir ve koni açıları 45°'dir; bu nedenle dişli yalnızca aynı modül ve diş sayısındaki eşiyle çalışır. Bölüm dairesi çapı 66 mm'dir. 22 diş, 3 modül seçenekleri arasında orta boyuttadır; kompaktlık ile yük taşıma arasında dengeli bir seçimdir.

Kullanım Alanları

Orta-ağır yük sınıfındaki bu dişli; tarım makineleri, karıştırıcı ve kazan tahrikleri, endüstriyel konveyörler ve sürekli çalışan açılı tahrik kutuları gibi daha yüksek tork aktarılması gereken uygulamalara uygundur. Hızı değiştirmeden yalnızca hareketin yönünü çevirmek gereken her yerde 1:1 konik dişli takımı kullanılır; hız düşürme gerekiyorsa 1:2 veya 1:3 oran takımlara bakabilirsiniz.

Sipariş Öncesi

Siparişe göre mil deliği, kama kanalı ve tespit vidası deliği işlenebilir; mil çapınızı ve kama ölçüsünü siparişte belirtirseniz dişli makinenize takılmaya hazır gelir. Mevcut bir dişlinin yerine alıyorsanız modül ve diş sayısını doğrulamanız yeterlidir. Faydalı rehberler:
