3 Modül 18 Diş Konik Dişli
3 Modül 18 Diş Konik Dişli
3 Modül 18 Diş Konik Dişli - 2

3 Modül 18 Diş Konik Dişli

Fiyat : 830,00 ₺  + KDV
KDV Dahil : 996,00 ₺
166,00 ₺ `den başlayan taksitlerle

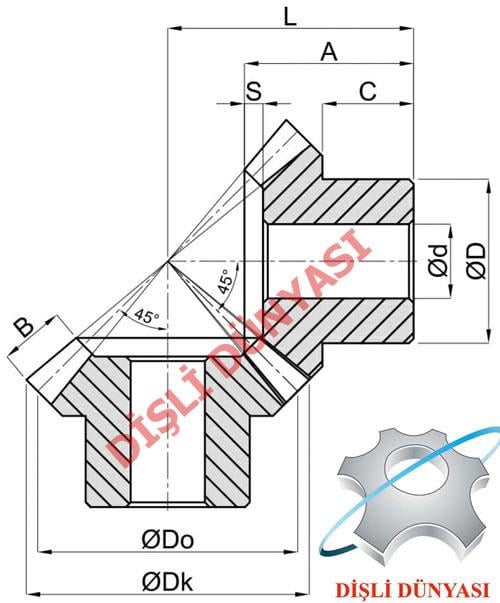

z/z 18/18
Modül 3
Dk 58.24
Do 54
D 40
d 14
A 36.24
B 14
C 18
L 52
S 4
Malzeme Ck45 (çelik)

Konik Dişli Modifikasyonları:

  • Delik çapı
  • Kama
  • Setskur
  • Sertleştirme
  • Siyah oksit kaplama

Not: Konik dişliler çift olarak değil, tek tek satılmaktadır. Bir çift konik dişli satın almak için,
aynı modüle ve aynı diş sayısına sahip iki uyumlu dişli sipariş etmeniz gerekmektedir.

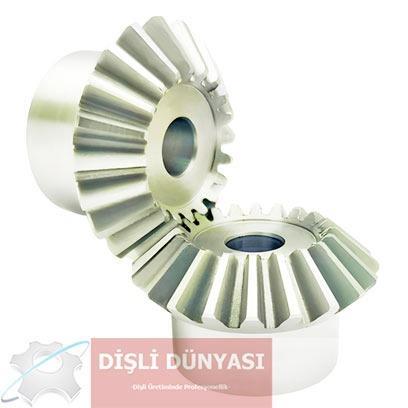

3 Modül 18 Diş Konik Dişli Takımı

Üretimini yaptığımız 1:1 oran hazır konik dişliler (Gönye dişliler), millerin 90° kesiştiği ve dişli oranının 1:1 olduğu özel bir konik dişli çeşididir. Dişli Dünyası standart gönye dişlileri, zorlu tork ve hızlar için yüksek hassasiyetli, ekonomik uygulamalar için stok konik dişli olarak mevcuttur. Üretimini yaptığımız hazır konik dişliler, web sayfamızda belirtilen konik dişli ölçülerinde üretilmiştir. Konik dişli fiyatları web sayfamızda takım fiyatı olarak vardır. Adetli siparişlerde konik dişli fiyatları daha ekonomik olabilmektedir.

3 Modül 18 Diş Konik Dişli Teknik Bilgiler

Modül (m) 3 mm
Diş sayısı (z) 18
Çevrim oranı 1:1 (devir değişmez, hareket 90° döner)
Bölüm dairesi çapı (m × z) 54 mm
Koni açısı 45°
Kavrama açısı 20°
Standart DIN 3971
Malzeme Ck45 çelik
Siparişe göre işlemler Mil deliği, kama kanalı, tespit vidası (setskur) deliği; istenirse indüksiyonla diş yüzeyi sertleştirme

1:1 oranlı takımda iki dişli de 18 dişlidir ve koni açıları 45°'dir; bu nedenle dişli yalnızca aynı modül ve diş sayısındaki eşiyle çalışır. Bölüm dairesi çapı 54 mm'dir. 18 diş, 3 modül seçenekleri arasında daha kompakt olanlardandır; yerleşim alanının dar olduğu tasarımlarda avantaj sağlar.

Kullanım Alanları

Orta-ağır yük sınıfındaki bu dişli; tarım makineleri, karıştırıcı ve kazan tahrikleri, endüstriyel konveyörler ve sürekli çalışan açılı tahrik kutuları gibi daha yüksek tork aktarılması gereken uygulamalara uygundur. Hızı değiştirmeden yalnızca hareketin yönünü çevirmek gereken her yerde 1:1 konik dişli takımı kullanılır; hız düşürme gerekiyorsa 1:2 veya 1:3 oran takımlara bakabilirsiniz.

Sipariş Öncesi

Siparişe göre mil deliği, kama kanalı ve tespit vidası deliği işlenebilir; mil çapınızı ve kama ölçüsünü siparişte belirtirseniz dişli makinenize takılmaya hazır gelir. Mevcut bir dişlinin yerine alıyorsanız modül ve diş sayısını doğrulamanız yeterlidir. Faydalı rehberler:
