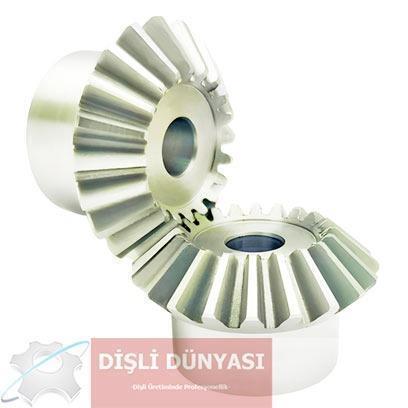

3.5 Modül 18 Diş Konik Dişli Takımı
Dişli Dünyası üretimi 3.5 modül 18 diş konik dişli, 1:1 dişli çevrim oranıyla eksenleri kesişen iki mil arasında 90 derece güç ve hareket aktarımı sağlayan hazır konik dişli (gönye dişli) modelidir.
3.5 modül 18 diş konik dişlinin bölüm dairesi çapı (Do) 63 mm, dış çapı (Dk) 67.95 mm, ön delik çapı (d) 14 mm’dir. Diğer ölçüler ürün sayfasındaki teknik tabloda yer almaktadır.
Yüksek karbonlu Ck45 çelikten, DIN 3971 normuna uygun ve 20° kavrama açısıyla üretilir. İhtiyaca göre delik büyütme, kama kanalı, setskur, sertleştirme ve siyah oksit kaplama işlemleri yapılabilir.
Bu ölçüdeki konik dişliler redüktörler, konveyörler, presler, ağaç işleme ve tarım makineleri gibi genel güç aktarma sistemlerinde kullanılır. Farklı modül, diş sayısı ve oranlar için konik dişli modellerimizi inceleyebilirsiniz.
3.5 Modül 18 Diş Konik Dişli Takımı Teknik Bilgiler
| Modül (m) |
3,5 mm |
| Diş sayısı (z) |
18 |
| Çevrim oranı |
1:1 (devir değişmez, hareket 90° döner) |
| Bölüm dairesi çapı (m × z) |
63 mm |
| Koni açısı |
45° |
| Kavrama açısı |
20° |
| Standart |
DIN 3971 |
| Malzeme |
Ck45 çelik |
| Siparişe göre işlemler |
Mil deliği, kama kanalı, tespit vidası (setskur) deliği; istenirse indüksiyonla diş yüzeyi sertleştirme |
1:1 oranlı takımda iki dişli de 18 dişlidir ve koni açıları 45°'dir; bu nedenle dişli yalnızca aynı modül ve diş sayısındaki eşiyle çalışır. Bölüm dairesi çapı 63 mm'dir. 18 diş, 3,5 modül seçenekleri arasında daha kompakt olanlardandır; yerleşim alanının dar olduğu tasarımlarda avantaj sağlar.
Kullanım Alanları
Orta-ağır yük sınıfındaki bu dişli; tarım makineleri, karıştırıcı ve kazan tahrikleri, endüstriyel konveyörler ve sürekli çalışan açılı tahrik kutuları gibi daha yüksek tork aktarılması gereken uygulamalara uygundur. Hızı değiştirmeden yalnızca hareketin yönünü çevirmek gereken her yerde 1:1 konik dişli takımı kullanılır; hız düşürme gerekiyorsa 1:2 veya 1:3 oran takımlara bakabilirsiniz.
Sipariş Öncesi
Siparişe göre mil deliği, kama kanalı ve tespit vidası deliği işlenebilir; mil çapınızı ve kama ölçüsünü siparişte belirtirseniz dişli makinenize takılmaya hazır gelir. Mevcut bir dişlinin yerine alıyorsanız modül ve diş sayısını doğrulamanız yeterlidir. Faydalı rehberler:
