Konik Dişli Modifikasyonları:
3.5 Modül 20 Diş Konik Dişli

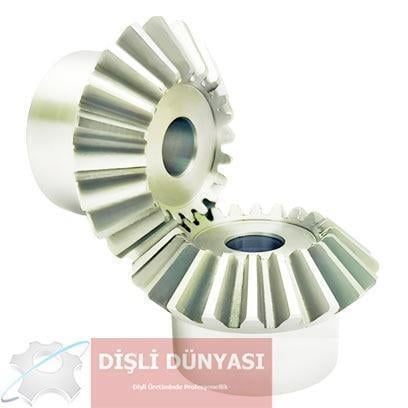

Dişli Dünyası üretimi 3.5 modül 20 diş konik dişli, 1:1 dişli çevrim oranıyla eksenleri kesişen iki mil arasında 90 derece güç ve hareket aktarımı sağlayan hazır konik dişli (gönye dişli) modelidir.

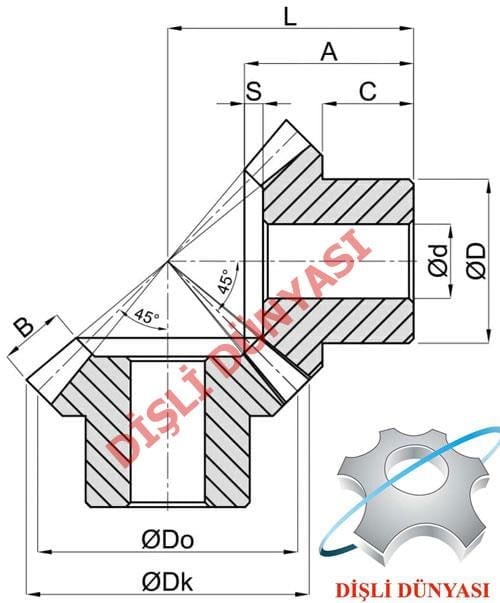

3.5 modül 20 diş konik dişlinin bölüm dairesi çapı (Do) 70 mm, dış çapı (Dk) 74.95 mm, ön delik çapı (d) 15 mm’dir. Diğer ölçüler ürün sayfasındaki teknik tabloda yer almaktadır.
Yüksek karbonlu Ck45 çelikten, DIN 3971 normuna uygun ve 20° kavrama açısıyla üretilir. İhtiyaca göre delik büyütme, kama kanalı, setskur, sertleştirme ve siyah oksit kaplama işlemleri yapılabilir.
Bu ölçüdeki konik dişliler redüktörler, konveyörler, presler, ağaç işleme ve tarım makineleri gibi genel güç aktarma sistemlerinde kullanılır. Farklı modül, diş sayısı ve oranlar için konik dişli modellerimizi inceleyebilirsiniz.
