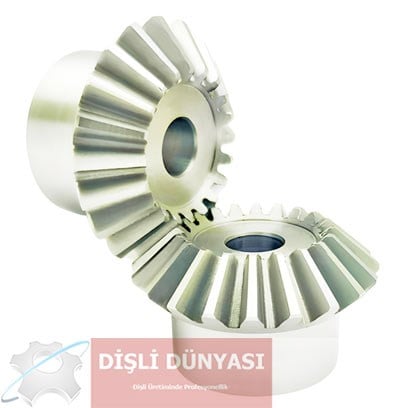

2 Modül 22 Diş Konik Dişli
2 Modül 22 Diş Konik Dişli
2 Modül 22 Diş Konik Dişli - 2

2 Modül 22 Diş Konik Dişli

Fiyat : 690,00 ₺  + KDV
KDV Dahil : 828,00 ₺
138,00 ₺ `den başlayan taksitlerle

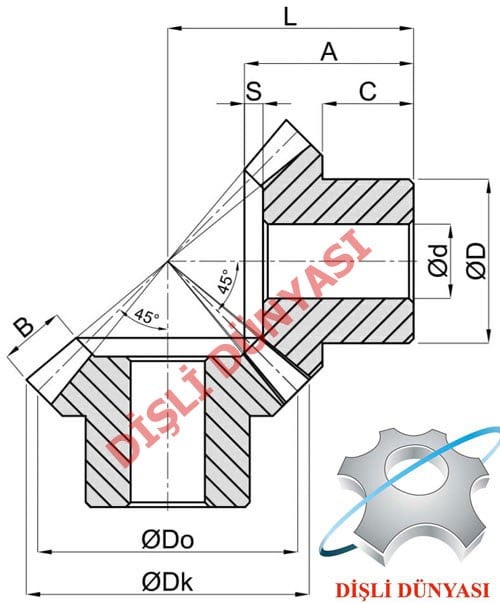

z/z 22/22
Modül 2
Dk 46.8
Do 44
D 36
d 10
A 25
B 12
C 11.7
L 37.7
Malzeme Ck45

Konik Dişli Modifikasyonları:

  • Delik çapı
  • Kama
  • Setskur
  • Sertleştirme
  • Siyah oksit kaplama

Not: Konik dişliler çift olarak değil, tek tek satılmaktadır. Bir çift konik dişli satın almak için,
aynı modüle ve aynı diş sayısına sahip iki uyumlu dişli sipariş etmeniz gerekmektedir.

1/1 oran 2 modül 22 diş hazır konik dişli takımı her biri 45 derece konik dişli seti olarak konik dişli üretimi yapılmıştır. Konik dişliler 90 derece yön değiştirici olarak güç aktarma sistemlerinde kullanılan dişli çeşididir. Konik dişli ölçüleri web sayfamısda belirtilen ölçülerde üretilmektedir. özel konik dişli üretimi veya konik dişli modifikasyonları için Dişli Dünyası ile iletişim kurabilirsiniz. Kredi kartı ile online olarak hazır konik dişli satışı yapılmaktadır.



Konik dişli ölçüleri konik dişli kataloğunda daha detaylı olarak belirtilmiştir.

2 Modül 22 Diş Konik Dişli Teknik Bilgiler

Modül (m) 2 mm
Diş sayısı (z) 22
Çevrim oranı 1:1 (devir değişmez, hareket 90° döner)
Bölüm dairesi çapı (m × z) 44 mm
Koni açısı 45°
Kavrama açısı 20°
Standart DIN 3971
Malzeme Ck45 çelik
Siparişe göre işlemler Mil deliği, kama kanalı, tespit vidası (setskur) deliği; istenirse indüksiyonla diş yüzeyi sertleştirme

1:1 oranlı takımda iki dişli de 22 dişlidir ve koni açıları 45°'dir; bu nedenle dişli yalnızca aynı modül ve diş sayısındaki eşiyle çalışır. Bölüm dairesi çapı 44 mm'dir. 22 diş, 2 modül seçenekleri arasında orta boyuttadır; kompaktlık ile yük taşıma arasında dengeli bir seçimdir.

Kullanım Alanları

Bu modül, genel makine imalatında en sık kullanılan aralıktadır. Konveyörlerde yön değiştirme, ambalaj ve dolum makineleri, kapı ve kepenk mekanizmaları, tarım ekipmanlarının yardımcı tahrikleri ve özel makine projelerindeki 90° güç aktarımları için yaygın olarak tercih edilir. Hızı değiştirmeden yalnızca hareketin yönünü çevirmek gereken her yerde 1:1 konik dişli takımı kullanılır; hız düşürme gerekiyorsa 1:2 veya 1:3 oran takımlara bakabilirsiniz.

Sipariş Öncesi

Siparişe göre mil deliği, kama kanalı ve tespit vidası deliği işlenebilir; mil çapınızı ve kama ölçüsünü siparişte belirtirseniz dişli makinenize takılmaya hazır gelir. Mevcut bir dişlinin yerine alıyorsanız modül ve diş sayısını doğrulamanız yeterlidir. Faydalı rehberler:

2 Modül Diğer Diş Sayıları

2 modül 16 diş 2 modül 18 diş 2 modül 19 diş 2 modül 20 diş 2 modül 24 diş 2 modül 25 diş 2 modül 26 diş 2 modül 28 diş 2 modül 30 diş · Tüm 1:1 oran konik dişliler
