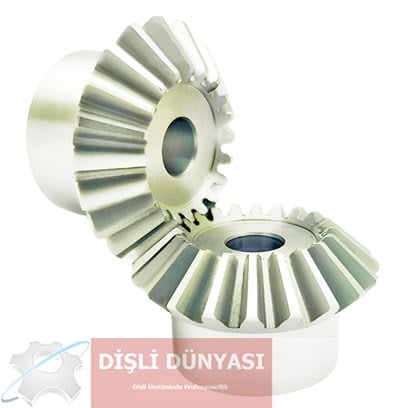

2 Modül 18 Diş Konik Dişli
2 Modül 18 Diş Konik Dişli
2 Modül 18 Diş Konik Dişli - 2

2 Modül 18 Diş Konik Dişli

Fiyat : 600,00 ₺  + KDV
KDV Dahil : 720,00 ₺
120,00 ₺ `den başlayan taksitlerle

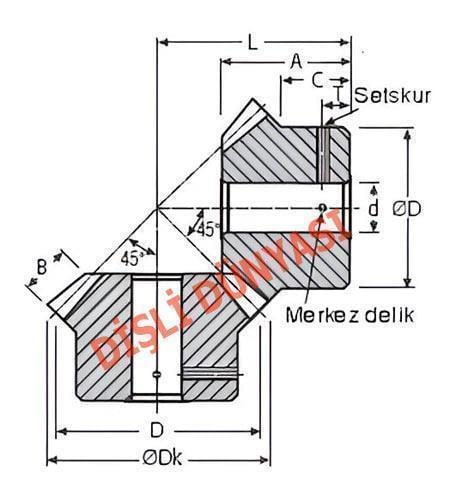

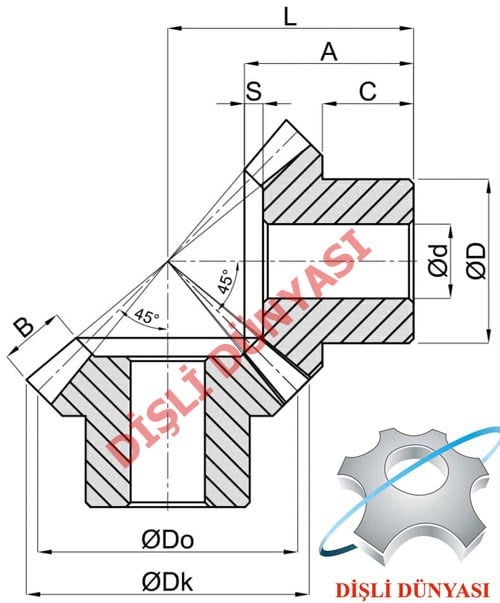

z/z 18/18
Modül 2
Dk 38.8
Do 36
D 30
d 8
A 23.64
B 8
C 14.02
L 35
Malzeme Ck45 (çelik)

Konik Dişli Modifikasyonları:

  • Delik çapı
  • Kama
  • Setskur
  • Sertleştirme
  • Siyah oksit kaplama
  • Not: Konik dişliler çift olarak değil, tek tek satılmaktadır. Bir çift konik dişli satın almak için,
    aynı modüle ve aynı diş sayısına sahip iki uyumlu dişli sipariş etmeniz gerekmektedir.

2 Modül, 18 diş,1:1 oranlı konik dişli seti, özellikle 90 derece dik açıyla güç aktarma sistemlerde sıkça kullanılan

konik dişli çeşididir.

2 Modül, 18 diş olarak terimleri açıklayalım:

Konik Modülü: Dişlinin boyutunu ve diş büyüklüğünü belirleyen temel bir parametredir. Konik dişli modülü 2, dişlerin oldukça
sağlam ve makul bir büyüklükte olduğunu gösterir. Daha yüksek modül daha büyük ve daha güçlü diş anlamına gelmektedir.

Diş Sayısı (18): Her iki dişlide de 18'er dişten oluşmaktadır.

Oran (1/1): Bu, "1'e 1" oranıdır, yani tahrik eden ve edilen dişliler aynı hızda döner. Dişlide sadece dönüş yönü
değişmektedir.

Konik Dişliler: Eksenleri birbiriyle kesişen (genellikle 90° ama farklı açılarda da olabilir) dişlilerdir.
Gücü bir eksenden dik açıyla diğerine aktarırlar.

Konik Dişli Özellikleri
Hız Oranı: 1:1. Giriş ve çıkış milinin dönüş hızı aynıdır. Sadece dönüş yönü ve eksen değişir.

Konik Dişli Açısı: Konik dişliler genellikle mil eksenleri arasında 90°'lik standart bir açı için tasarlanmıştır. Ancak
teorik olarak farklı açılar için de üretilebilirler.

Konik Dişli Tork Aktarımı: 1:1 oranı, torku herhangi bir artış veya azalış olmadan (verim kayıpları hariç) güç aktarımı yapmaktadır.
Çıkıştaki tork, girişteki torka hemen hemen eşittir.

Konik Dişli Ölçüleri: Modül 2 ve 18 diş sayısı, dişlinin çapını belirler. Pitch Daire Çapı = Modül x Diş Sayısı formülü
ile hesaplanır. Yani 2 x 18 = 36 mm pitch daire çapına sahiptirler. Bu, nispeten küçük ve kompakt bir dişli
olduğunu gösterir.

Konik Dişli Malzemesi: Genellikle karbon çelik, düşük alaşımlı çelik, paslanmaz çelik veya naylon, polikarbonat gibi mühendislik plastiklerinden üretilirler. Seçim, uygulamanın gerektirdiği mukavemet, ağırlık, sürtünme ve maliyete bağlıdır.

Konik Dişli Malzemesi Avantajları:
Yön Değiştirme: En büyük avantajı, gücü ve hareketi verimli bir şekilde dik açıyla iletebilmesidir. Bu,
mekanik tasarımda çok değerli bir esneklik sağlar.

Konik Dişli Hız Eşitliği: Aynı hızda dönüş gerektiren, ancak farklı eksenlerde çalışan uygulamalar için idealdir. Hızı
düşürmeden veya yükseltmeden sadece yönü değiştirir.

Kompakt Tasarım: Özellikle 2 Modül boyutundaki konik dişliler, nispeten küçük alanlarda yük iletebilecek şekilde
dengeli bir tasarım imkanı sunar.

Yüksek Verimlilik: İyi tasarlanmış ve yağlanmış konik dişliler, yüksek verimlilikle (%95-%98 gibi) güç aktarabilir.

Yüksek Tork Kapasitesi: 2 modül konik dişlilerin küçük ve orta ölçekli yükler ve torklar için uygun olmasını sağlar.
Diş formu, aksiyal ve radyal kuvvetleri karşılayacak şekildedir.

Konik Dişli Ayarlama Hassasiyeti: Doğru çalışması ve sessiz olması için iki dişlinin birbirine göre konumunun (merkezleme ve
mesafe) çok hassas bir şekilde ayarlanması gerekir.

Konik Dişlide Sürtünme ve Aşınma: Dişlerin birbiri üzerinde kayma hareketi de olduğundan, uygun yağlama çok önemlidir.

Konik Dişli Kullanım Alanları:
Bu tarz bir dişli çifti, hızı değiştirmeye gerek olmayan ancak hareket yönünün dik açıyla değiştirilmesi gereken
her yerde kullanılır:

Hobi ve RC Araçlar: Model araba, tekne ve drone'larda diferansiyel ve şanzıman sistemlerinde.

Küçük Mekanizmalar: Ayarlanabilir el aletleri, kamera tripodları, kapı mekanizmaları.

Endüstriyel Ekipmanlar: Konveyör bant sistemlerinin yön değiştirme noktalarında, karıştırıcılarda, küçük ölçekli
takım tezgahlarında.

Redüktör kutularında

Robotik: Robot kolların eklemlerinde, hareketin yönünü değiştiren aktarma organlarında.

Sonuç olarak: 2 Modül, 18 diş, 1:1 konik dişli takımı, kompakt boyutta, orta seviye güç aktarım kapasitesine sahip,
hareketi dik açıyla aynı hızda ileten güvenilir ve çok yönlü bir mekanik elemandır. Tasarımında oluşturduğu
eksenel yükler ve nispeten yüksek maliyet, dikkate alınması gereken faktörlerdir.

2 Modül 18 Diş Konik Dişli Teknik Bilgiler

Modül (m) 2 mm
Diş sayısı (z) 18
Çevrim oranı 1:1 (devir değişmez, hareket 90° döner)
Bölüm dairesi çapı (m × z) 36 mm
Koni açısı 45°
Kavrama açısı 20°
Standart DIN 3971
Malzeme Ck45 çelik
Siparişe göre işlemler Mil deliği, kama kanalı, tespit vidası (setskur) deliği; istenirse indüksiyonla diş yüzeyi sertleştirme

1:1 oranlı takımda iki dişli de 18 dişlidir ve koni açıları 45°'dir; bu nedenle dişli yalnızca aynı modül ve diş sayısındaki eşiyle çalışır. Bölüm dairesi çapı 36 mm'dir. 18 diş, 2 modül seçenekleri arasında daha kompakt olanlardandır; yerleşim alanının dar olduğu tasarımlarda avantaj sağlar.

Kullanım Alanları

Bu modül, genel makine imalatında en sık kullanılan aralıktadır. Konveyörlerde yön değiştirme, ambalaj ve dolum makineleri, kapı ve kepenk mekanizmaları, tarım ekipmanlarının yardımcı tahrikleri ve özel makine projelerindeki 90° güç aktarımları için yaygın olarak tercih edilir. Hızı değiştirmeden yalnızca hareketin yönünü çevirmek gereken her yerde 1:1 konik dişli takımı kullanılır; hız düşürme gerekiyorsa 1:2 veya 1:3 oran takımlara bakabilirsiniz.

Sipariş Öncesi

Siparişe göre mil deliği, kama kanalı ve tespit vidası deliği işlenebilir; mil çapınızı ve kama ölçüsünü siparişte belirtirseniz dişli makinenize takılmaya hazır gelir. Mevcut bir dişlinin yerine alıyorsanız modül ve diş sayısını doğrulamanız yeterlidir. Faydalı rehberler:
