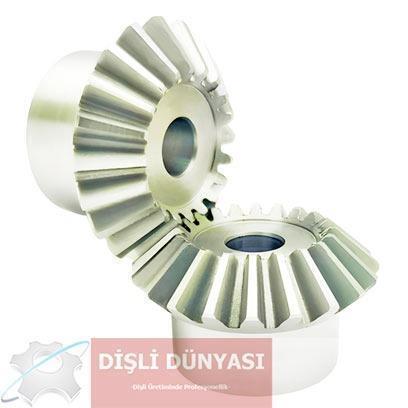

6 Modül 26 Diş Konik Dişli Takımı
Dişli Dünyası üretimi 6 modül 26 diş konik dişli, 1:1 dişli çevrim oranıyla eksenleri kesişen iki mil arasında 90 derece güç ve hareket aktarımı sağlayan hazır konik dişli (gönye dişli) modelidir.
6 modül 26 diş konik dişlinin bölüm dairesi çapı (Do) 156 mm, dış çapı (Dk) 164.5 mm, ön delik çapı (d) 35 mm’dir. Diğer ölçüler ürün sayfasındaki teknik tabloda yer almaktadır.
Yüksek karbonlu Ck45 çelikten, DIN 3971 normuna uygun ve 20° kavrama açısıyla üretilir. İhtiyaca göre delik büyütme, kama kanalı, setskur, sertleştirme ve siyah oksit kaplama işlemleri yapılabilir.
Bu ölçüdeki konik dişliler yüksek tork gerektiren ağır hizmet uygulamalarında; redüktörler, presler, konveyörler ve tarım makinelerinde kullanılır. Farklı modül, diş sayısı ve oranlar için konik dişli modellerimizi inceleyebilirsiniz.
1:1 oranlı takımda iki dişli de 26 dişlidir ve koni açıları 45°'dir; bu nedenle dişli yalnızca aynı modül ve diş sayısındaki eşiyle çalışır. Bölüm dairesi çapı 156 mm'dir. 26 diş, 6 modül seçenekleri arasında büyük çaplı olanlardandır; aynı modülde daha büyük çap, aynı tork için dişlere daha az kuvvet düşmesi ve daha düzgün bir kavrama anlamına gelir.
Büyük modüllü bu dişli, ağır ve darbeli yük altında çalışan tahrikler için tasarlanmıştır: büyük konveyör ve elevatör tahrikleri, ağır sanayi makinelerinin açılı aktarmaları, kırıcı ve karıştırıcı gibi yüksek torklu ekipmanlar. Hızı değiştirmeden yalnızca hareketin yönünü çevirmek gereken her yerde 1:1 konik dişli takımı kullanılır; hız düşürme gerekiyorsa 1:2 veya 1:3 oran takımlara bakabilirsiniz.
Siparişe göre mil deliği, kama kanalı ve tespit vidası deliği işlenebilir; mil çapınızı ve kama ölçüsünü siparişte belirtirseniz dişli makinenize takılmaya hazır gelir. Mevcut bir dişlinin yerine alıyorsanız modül ve diş sayısını doğrulamanız yeterlidir. Faydalı rehberler:
