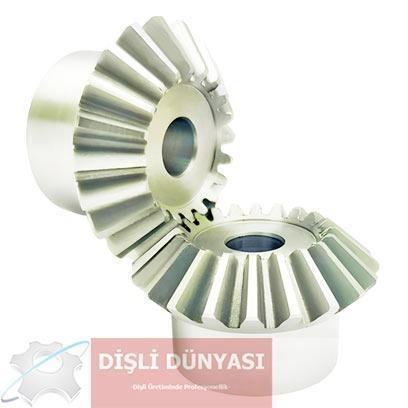

4.5 Modül 25 Diş Konik Dişli Takımı
4.5 Modül 25 Diş Konik Dişli Takımı
4.5 Modül 25 Diş Konik Dişli Takımı - 2

4.5 Modül 25 Diş Konik Dişli Takımı

Fiyat : 2.950,00 ₺(KDV Dahil)
491,67 ₺ `den başlayan taksitlerle
z/z 25/25
Modül 4.5
Dk 118.8
Do 112.5
D 75
d 20
A 50
B 32
C 18
L 81.7
S 6
Malzeme Ck45

Konik Dişli Modifikasyonları:

  • Delik çapı
  • Kama
  • Setskur
  • Sertleştirme
  • Siyah oksit kaplama

4.5 Modül 25 Diş Konik Dişli Takımı

Dişli Dünyası üretimi 4.5 modül 25 diş konik dişli, 1:1 dişli çevrim oranıyla eksenleri kesişen iki mil arasında 90 derece güç ve hareket aktarımı sağlayan hazır konik dişli (gönye dişli) modelidir.

4.5 modül 25 diş konik dişlinin bölüm dairesi çapı (Do) 112.5 mm, dış çapı (Dk) 118.8 mm, ön delik çapı (d) 20 mm’dir. Diğer ölçüler ürün sayfasındaki teknik tabloda yer almaktadır.

Yüksek karbonlu Ck45 çelikten, DIN 3971 normuna uygun ve 20° kavrama açısıyla üretilir. İhtiyaca göre delik büyütme, kama kanalı, setskur, sertleştirme ve siyah oksit kaplama işlemleri yapılabilir.

Bu ölçüdeki konik dişliler yüksek tork gerektiren ağır hizmet uygulamalarında; redüktörler, presler, konveyörler ve tarım makinelerinde kullanılır. Farklı modül, diş sayısı ve oranlar için konik dişli modellerimizi inceleyebilirsiniz.

4.5 Modül 25 Diş Konik Dişli Takımı Teknik Bilgiler

Modül (m) 4,5 mm
Diş sayısı (z) 25
Çevrim oranı 1:1 (devir değişmez, hareket 90° döner)
Bölüm dairesi çapı (m × z) 112,5 mm
Koni açısı 45°
Kavrama açısı 20°
Standart DIN 3971
Malzeme Ck45 çelik
Siparişe göre işlemler Mil deliği, kama kanalı, tespit vidası (setskur) deliği; istenirse indüksiyonla diş yüzeyi sertleştirme

1:1 oranlı takımda iki dişli de 25 dişlidir ve koni açıları 45°'dir; bu nedenle dişli yalnızca aynı modül ve diş sayısındaki eşiyle çalışır. Bölüm dairesi çapı 112,5 mm'dir. 25 diş, 4,5 modül seçenekleri arasında orta boyuttadır; kompaktlık ile yük taşıma arasında dengeli bir seçimdir.

Kullanım Alanları

Büyük modüllü bu dişli, ağır ve darbeli yük altında çalışan tahrikler için tasarlanmıştır: büyük konveyör ve elevatör tahrikleri, ağır sanayi makinelerinin açılı aktarmaları, kırıcı ve karıştırıcı gibi yüksek torklu ekipmanlar. Hızı değiştirmeden yalnızca hareketin yönünü çevirmek gereken her yerde 1:1 konik dişli takımı kullanılır; hız düşürme gerekiyorsa 1:2 veya 1:3 oran takımlara bakabilirsiniz.

Sipariş Öncesi

Siparişe göre mil deliği, kama kanalı ve tespit vidası deliği işlenebilir; mil çapınızı ve kama ölçüsünü siparişte belirtirseniz dişli makinenize takılmaya hazır gelir. Mevcut bir dişlinin yerine alıyorsanız modül ve diş sayısını doğrulamanız yeterlidir. Faydalı rehberler:
