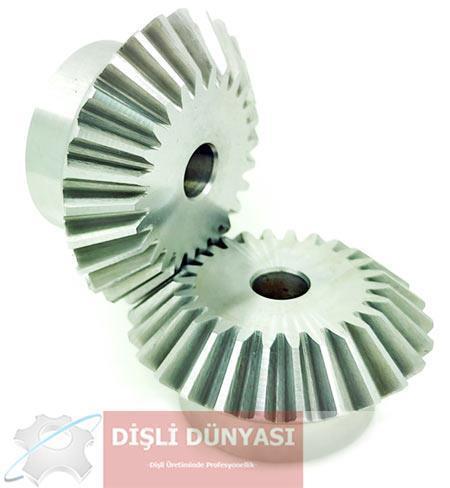

1 Modül 26 Diş Konik Dişli
1 Modül 26 Diş Konik Dişli
1 Modül 26 Diş Konik Dişli - 2

1 Modül 26 Diş Konik Dişli

Fiyat : 720,00 ₺  + KDV
KDV Dahil : 864,00 ₺
144,00 ₺ `den başlayan taksitlerle

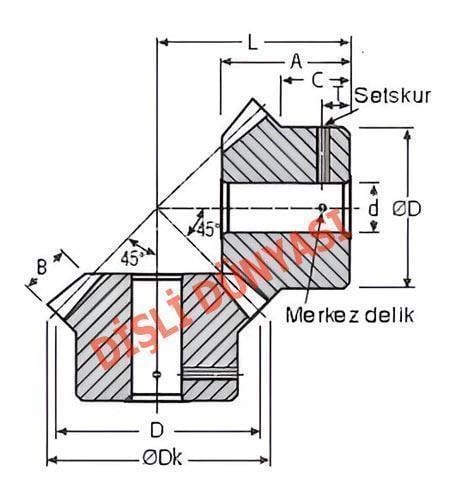

z/z 26/26
Modül 1
Dk 27.4
Do 26
D 22
d 10
A 14.7
B 6
C 8
L 23
Malzeme Ck45 (çelik)

Konik Dişli Modifikasyonları:

  • Delik çapı
  • Kama
  • Setskur
  • Sertleştirme
  • Siyah oksit kaplama

Not: Konik dişliler çift olarak değil, tek tek satılmaktadır. Bir çift konik dişli satın almak için,
aynı modüle ve aynı diş sayısına sahip iki uyumlu dişli sipariş etmeniz gerekmektedir.

1 Modül 26 Diş Konik Dişli

Dişli Dünyası üretimi 1 modül 26 diş konik dişli, 1:1 dişli çevrim oranıyla eksenleri kesişen iki mil arasında 90 derece güç ve hareket aktarımı sağlayan hazır konik dişli (gönye dişli) modelidir.

1 modül 26 diş konik dişlinin bölüm dairesi çapı (Do) 26 mm, dış çapı (Dk) 27.4 mm, ön delik çapı (d) 10 mm’dir. Diğer ölçüler ürün sayfasındaki teknik tabloda yer almaktadır.

Yüksek karbonlu Ck45 çelikten, DIN 3971 normuna uygun ve 20° kavrama açısıyla üretilir. İhtiyaca göre delik büyütme, kama kanalı, setskur, sertleştirme ve siyah oksit kaplama işlemleri yapılabilir.

Bu ölçüdeki konik dişliler küçük boyutlu ve hassas uygulamalarda, hafif güç aktarma mekanizmalarında kullanılır. Farklı modül, diş sayısı ve oranlar için konik dişli modellerimizi inceleyebilirsiniz.

1 Modül 26 Diş Konik Dişli Teknik Bilgiler

Modül (m) 1 mm
Diş sayısı (z) 26
Çevrim oranı 1:1 (devir değişmez, hareket 90° döner)
Bölüm dairesi çapı (m × z) 26 mm
Koni açısı 45°
Kavrama açısı 20°
Standart DIN 3971
Malzeme Ck45 çelik
Siparişe göre işlemler Mil deliği, kama kanalı, tespit vidası (setskur) deliği; istenirse indüksiyonla diş yüzeyi sertleştirme

1:1 oranlı takımda iki dişli de 26 dişlidir ve koni açıları 45°'dir; bu nedenle dişli yalnızca aynı modül ve diş sayısındaki eşiyle çalışır. Bölüm dairesi çapı 26 mm'dir. 26 diş, 1 modül seçenekleri arasında büyük çaplı olanlardandır; aynı modülde daha büyük çap, aynı tork için dişlere daha az kuvvet düşmesi ve daha düzgün bir kavrama anlamına gelir.

Kullanım Alanları

Küçük modüllü bu dişli, düşük torkun yeterli olduğu ve yerin sınırlı olduğu hassas mekanizmalar için uygundur: ölçü ve ayar düzenekleri, el ile çevrilen açılı aktarmalar, küçük otomasyon üniteleri, test ve prototip makineleri ile hafif paketleme ve besleme sistemleri. Hızı değiştirmeden yalnızca hareketin yönünü çevirmek gereken her yerde 1:1 konik dişli takımı kullanılır; hız düşürme gerekiyorsa 1:2 veya 1:3 oran takımlara bakabilirsiniz.

Sipariş Öncesi

Siparişe göre mil deliği, kama kanalı ve tespit vidası deliği işlenebilir; mil çapınızı ve kama ölçüsünü siparişte belirtirseniz dişli makinenize takılmaya hazır gelir. Mevcut bir dişlinin yerine alıyorsanız modül ve diş sayısını doğrulamanız yeterlidir. Faydalı rehberler:

1 Modül Diğer Diş Sayıları

1 modül 16 diş 1 modül 18 diş 1 modül 19 diş 1 modül 20 diş 1 modül 22 diş 1 modül 24 diş 1 modül 25 diş 1 modül 28 diş 1 modül 30 diş · Tüm 1:1 oran konik dişliler
